超声波传感器及其测距原理

  超声波是指频率高于 20KHz 的机械波。为了以超声波作为检测手段,必须产生超生波和接收超声波。完成这种功能的装置就是超声波传感器,习惯上称为超声波换能器或超声波探头。

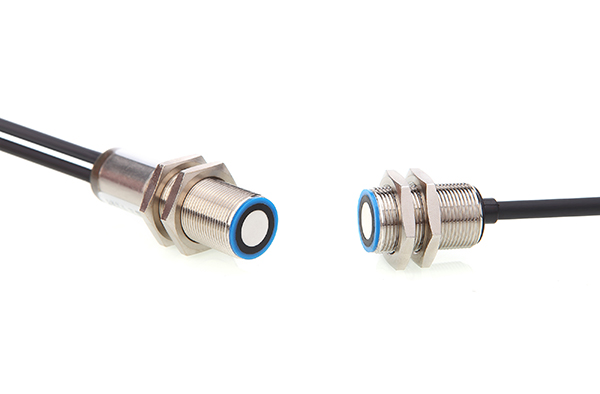

超声波传感器

  超声波传感器有发送器和接收器,但一个超声波传感器也可具有发送和接收声波的双重作用。超声波传感器是利用压电效应的原理将电能和超声波相互转化,即在发射超声波的时候,将电能转换,发射超声波;而在收到回波的时候,则将超声振动转换成电信号。

  超声波测距的原理一般采用渡越时间法 TOF(time of flight)。首先测出超声波从发射到遇到障碍物返回所经历的时间,再乘以超声波的速度就得到二倍的声源与障碍物之间的距离,即 其中 D 为传感器与被测障碍物之间的距离, C 为声波在介质中的传输速率。其中T为绝对温度,在空气中声波传波传输速311.4m/s。在测距精度不是很高的情况下,一般认为 C 为常数 340m/s。
