电容式传感器的工作原理

  电容式传感器是一种把被测的机械量转换为电容量变化的传感器,它的敏感部分就是具有可变参数的电容器。下面,给大家说说电容式传感器的工作原理和类型。

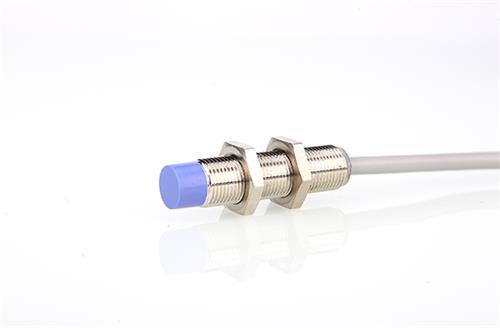

电容式传感器



  电容式传感器的电容检测元件是根据圆筒形电容器原理进行工作的,电容器由两个绝缘的同轴圆柱极板内电极和外电极组成,在两筒之间充以介电常数为e的电解质时,两圆筒间的电容量为C=2∏eL/lnD/d,式中L为两筒相互重合部分的长度;D为外筒电极的直径;d为内筒电极的直径;e为中间介质的电介常数。在实际测量中D、d、e是基本不变的,所以电容式传感器具有使用方便,结构简单和灵敏度高等特点。

  电容式传感器可分为极距变化型、面积变化型、介质变化型三类。极距变化型一般用来测量微小的线位移或由于力、压力、振动等引起的极距变化。面积变化型一般用于测量角位移或较大的线位移。介质变化型常用于物位测量和各种介质的温度、密度、湿度的测定。
