两线制接近开关的使用方法和注意事项

  接近开关于非接触式无触点行程开关,可以分为两线制和三线制两种,今天,我们主要来说说两线制接近开关的使用方法和注意事项。

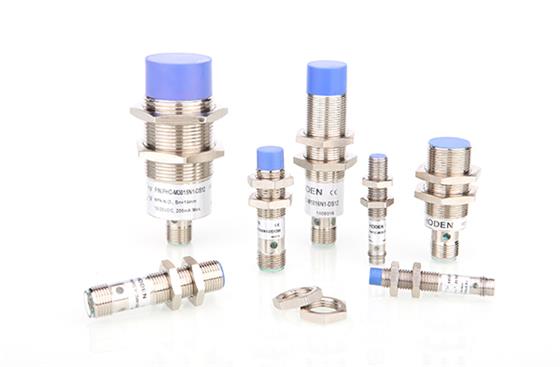

接近开关



  1、与电源进行连接时,需确定接近开关先经负载再接至电源,若直接将开关接至电源会使开关内部元件受损。

  2、当负载电流小于3mA时,则会产生假动作。这是正常现象,如果与负载并联一分支 电阻,使负载电流达到3mA以上,即可消除此一现象。并联电阻与消耗功率的计算方式为:

  R ≤ Us/(3 - IL)

  P > U2S/ R

  式中,P为分支电阻之消耗功率;IL为负载电流(mA); t/s为供应电压(V)。

  3、交流两线制接近开关通常不能用于串联。若需要如此连接,建议经由继电器串联至负载。

  当使用两只串联的接近开关时,应注意以下几点:

  1、不论供电电压是AC110V还是AC220V,若接在ON状态,负载电压应等于20V.

  2、如果电压低于负载的操作电压,负载无法动作,因此必须先确定负载电压。要用串联接近开关于电路时,不可使用三只以上的开关。

  3、在一般情况下,两只以上交流开关不能用于并联电路。若需并联,可采用并联继电 器来连接负载。
