光电开关的工作原理是怎样的?
来源:小编
时间:2024-10-07 21:35:22
点击:11150

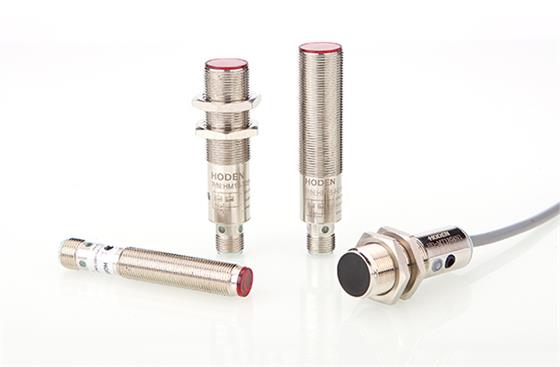

光电开关,也叫光电传感器,是利用被检测物对光束的遮挡或反射,由同步回路接通电路,从而检测物体的有无。那么,光电开关的工作原理是怎样的呢?
光电开关的工作原理:
1、由振荡回路产生的调制脉冲经反射电路后,然后用数字积分光电开关或RC积分方式排除干扰,最后经延时(或不延时)触发驱动器输出光电开关控制信号。
2、利用光学元件,在传播媒介中间使光束发生变化;利用光束来反射物体;使光束发射经过长距离后瞬间返回。光电开关是由发射器、接收器和检测电路三部分组成。发射器对准目标发射光束,发射的光束一般来源于发光二极管(LED)和激光二极管。
3、光束不间断地发射,或者改变脉冲宽度。受脉冲调制的光束辐射强度在发射中经过多次选择,朝着目标不间接地运行。接收器有光电二极管或光电三极管组成。在接收器的前面,装有光学元件如透镜和光圈等。在其后面的是检测电路,它能滤出有效信号和应用该信号。
4、振荡回路产生的调制脉冲经反射电路后,由发光管GL辐射出光脉冲。当被测物体进入受光器作用范围时,被反射回来的光脉冲进入光敏三极管DU。
5、光电开关并在接收电路中将光脉冲解调为电脉冲信号,再经放大器放大和同步选通整形,然后用数字积分或RC积分方式排除干扰,最后经延时(或不延时)触发驱动器输出光电开关控制信号。
6、光电开关一般都具有良好的回差特性,因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态,从而可使其保持在稳定工作区。同时,自诊断系统还可以显示受光状态和稳定工作区,以随时监视光电开关的工作。
