PNP与NPN型接近开关的区别

  PNP与NPN型接近开关其实就是利用三极管的饱和和截止,输出两种状态,属于开关型传感器。但输出信号是截然相反的,即高电平和低电平。NPN输出是低电平0,PNP输出的是高电平1。

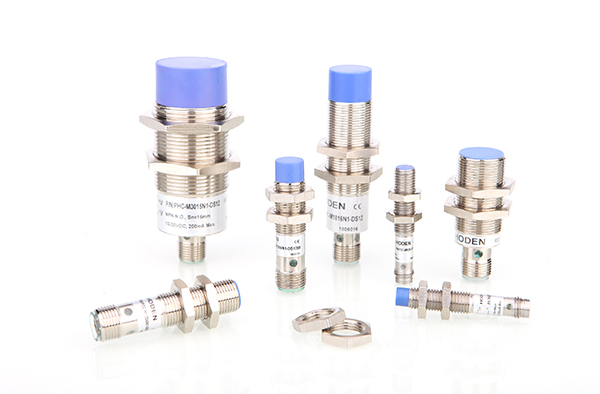

接近开关



  PNP与NPN型传感器(开关型)分为六类:

  1、NPN-NO(常开型)

  2、NPN-NC(常闭型)

  3、NPN-NC+NO(常开、常闭共有型)

  4、PNP-NO(常开型)

  5、PNP-NC(常闭型)

  6、PNP-NC+NO(常开、常闭共有型)

  PNP与NPN型接近开关一般有三条引出线,即电源线VCC、0V线,out信号输出线。

  1、PNP类接近开关

  PNP是指当有信号触发时,信号输出线out和电源线VCC连接,相当于输出高电平的电源线。

  对于PNP-NO型,在没有信号触发时,输出线是悬空的,就是VCC电源线和out线断开。有信号触发时,发出与VCC电源线相同的电压,也就是out线和电源线VCC连接,输出高电平VCC。

  对于PNP-NC型,在没有信号触发时,发出与VCC电源线相同的电压,也就是out线和电源线VCC连接,输出高电平VCC。当有信号触发后,输出线是悬空的,就是VCC电源线和out线断开。

  对于PNP-NC+NO型,其实就是多出一个输出线OUT,根据需要取舍。

  2、NPN类接近开关

  NPN是指当有信号触发时,信号输出线out和0v线连接,相当于输出低电平,ov。

  对于NPN-NO型,在没有信号触发时,输出线是悬空的,就是0v线和out线断开。有信号触发时,发出与OV相同的电压,也就是out线和0V线连接,输出输出低电平OV。

  对于NPN-NC型,在没有信号触发时,发出与0V线相同的电压,也就是out线和0V线连接,输出低电平0V。当有信号触发后,输出线是悬空的,就是0V线和out线断开。

  对于NPN-NC+NO型,和NPN-NC+NO型类似,多出一个输出线OUT,及两条信号反相的输出线,根据需要取舍。
