槽型光电开关的接线方法

  槽型光电开关与接近开关相比较,光电开关的检测距离非常长,且是无接触式的,受检测体的制约少,且检测距离长,可进行长距离的检测(几十米)检测精度高能检测小物体。应用非常的广泛。

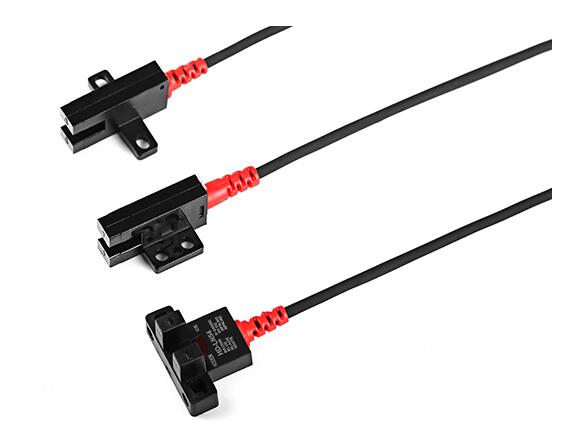

槽型光电开关



  槽型光电开关那个二极管是发光二极管,输出则是光敏三极管,C就是集电极,E则是发射极。

  一般三极管作开关使用时,通常都用集电极作输出端。

  一般接法:二极管为输入端,E接地,C接负载,负载的另一端需要接正电源。这种接法适用范围比较广。

  特殊接法:二极管为输入端,C接电源正,E接负载,负载的另一端需要接地。这种接法只适用于负载等效电阻很小的时候(几十欧姆以内),如果负载等效电阻比较大,可能会引起开关三极管工作点不正常,导致开关工作不可靠。
